起源の場所:
元
ブランド名:
TI
モデル番号:
LMV824MT/LMV824MTX
私達に連絡しなさい
MV824MTXは次の変数の四方演算増幅器である:
電源電圧範囲:2.7Vへの5.5V
ノーマル・オープンのアンプ利益:40dBへの80dB
最大出力の流れ:20mA
ノーマル・オープンの入力抵抗:1M Ω
実用温度範囲:-40 °のCから125 ° C
この装置は可聴周波拡大、センサーおよび信号伝達のような適用のために適している。LMV612MMXおよびLMV722MMXと比較されて、LMV824MTXに高精度なおよびより多くのアンプ チャネルがある。これらの適用および結論のいくつかは下記のものを含んでいる:
可聴周波拡大:LMV824MTXはオーディオ・システムの性能そして音質を改善するように高利得および低いゆがみ要求するオーディオ・アンプの設計のために適している。
センサー信号の拡大:このアンプはより容易な検出および分析のための小さいセンサー信号を増幅できる。アンプによってまたそれが信号の出力を増幅するのに使用することができる。
信号伝達:またLMV824MTXが1つの回路からの別のものに信号を送信するのに信号強度および質を高める使用することができる。これは信号伝達のSN比のような問題の解決を助けることができる。
産業オートメーション:LMV824MTXはまた測定の温度、圧力、および現在のような産業オートメーションで、使用することができる。

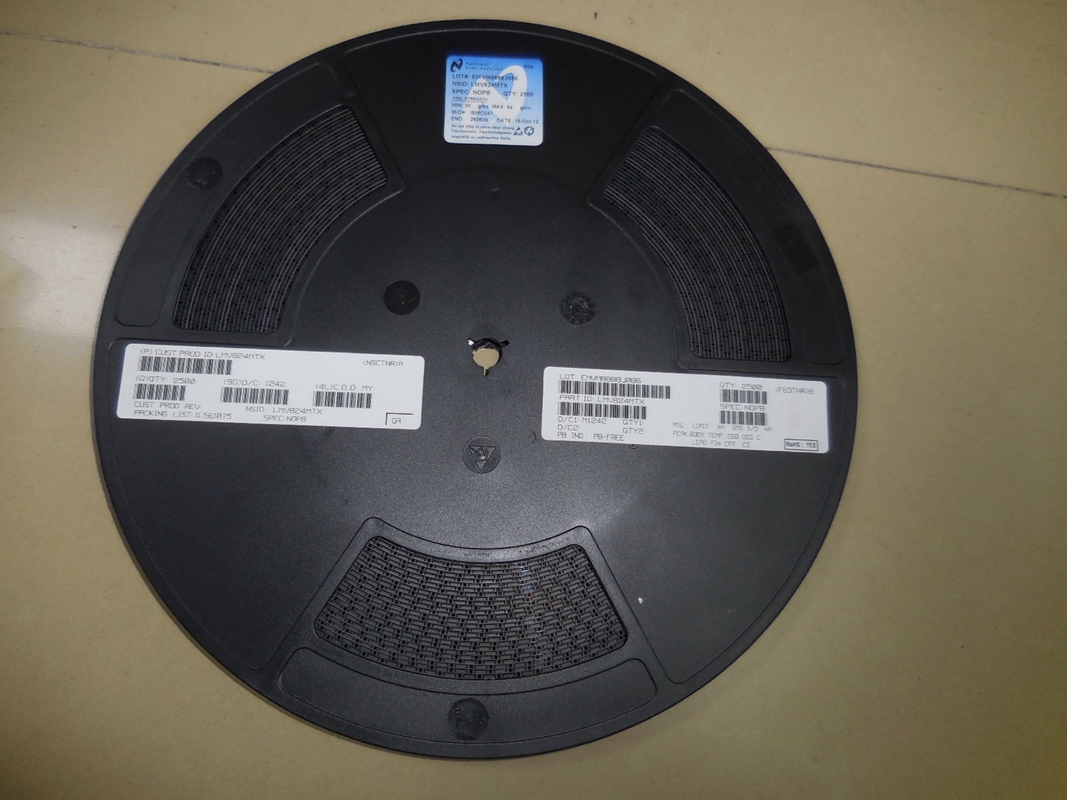

LMV824MTXの包装は小さいサーキット ボードの適用のために非常に適している5mm x 4.4mmのサイズのTSSOP-14、である。
| EU RoHS | 迎合的 |
| ECCN （米国） | EAR99 |
| 部分の状態 | NRND |
| HTS | 8542.33.00.01 |
| SVHC | はい |
| SVHCは境界を超過する | はい |
| 自動車 | いいえ |
| PPAP | いいえ |
| タイプ | 低電圧のアンプ |
| 製造業者のタイプ | 低電圧のアンプ |
| 破片ごとのチャネルの数 | 4 |
| 柵で囲むべき柵 | 出力を柵で囲む柵 |
| 最高は入れたオフセットの電圧（mV）を | 3.5@5V |
| 最低の単一の供給電圧（v） | 2.5 |
| 最高の単一の供給電圧（v） | 5.5 |
| 最低の二重供給電圧（v） | 卤1.25 |
| 最高の二重供給電圧（v） | 卤2.75 |
| 最高によって入れられるオフセットの流れ（uA） | 0.03@5V |
| 典型的な入れられたバイアス流れ（uA） | 0.04@5V |
| 最高によって入れられるバイアス流れ（uA） | 0.1@5V |
| 最高の供給の流れ（mA） | 1.3@5V |
| 典型的な出力電流（mA） | 45@5V |
| 電源のタイプ | 単一|二重 |
| 典型的なスルー・レート（V/us） | 2@5V |
| 典型的な入れられた騒音の電圧密度（nV/rtHz） | 24@5V |
| 入れられたオフセットの電圧漂流（uV/C） | 1 （タイプ） |
| 典型的な電圧利益（dB） | 105 |
| 典型的なNoninvertingの入力電流の騒音密度（pA/rtHz） | 0.25@5V |
| 最低PSRR （dB） | 75 |
| 最低CMRR （dB） | 72 |
| 最低CMRRの範囲（dB） | 71から75 |
| 典型的な利益帯域幅プロダクト（MHz） | 5.6 |
| 締められたサポート | いいえ |
| 最低の実用温度（°C） | -40 |
| 最高使用可能温度（°C） | 85 |
| 包装 | テープおよび巻き枠 |
| 土台 | 表面の台紙 |
| パッケージの高さ | 1.05 （最高） |
| パッケージの幅 | 4.5 （最高） |
| パッケージの長さ | 5.1 （最高） |
| PCBは変わった | 14 |
| 標準パッケージの名前 | SOP |
| 製造者のパッケージ | TSSOP |
| ピン・カウント | 14 |
| 鉛の形 | カモメ翼 |
