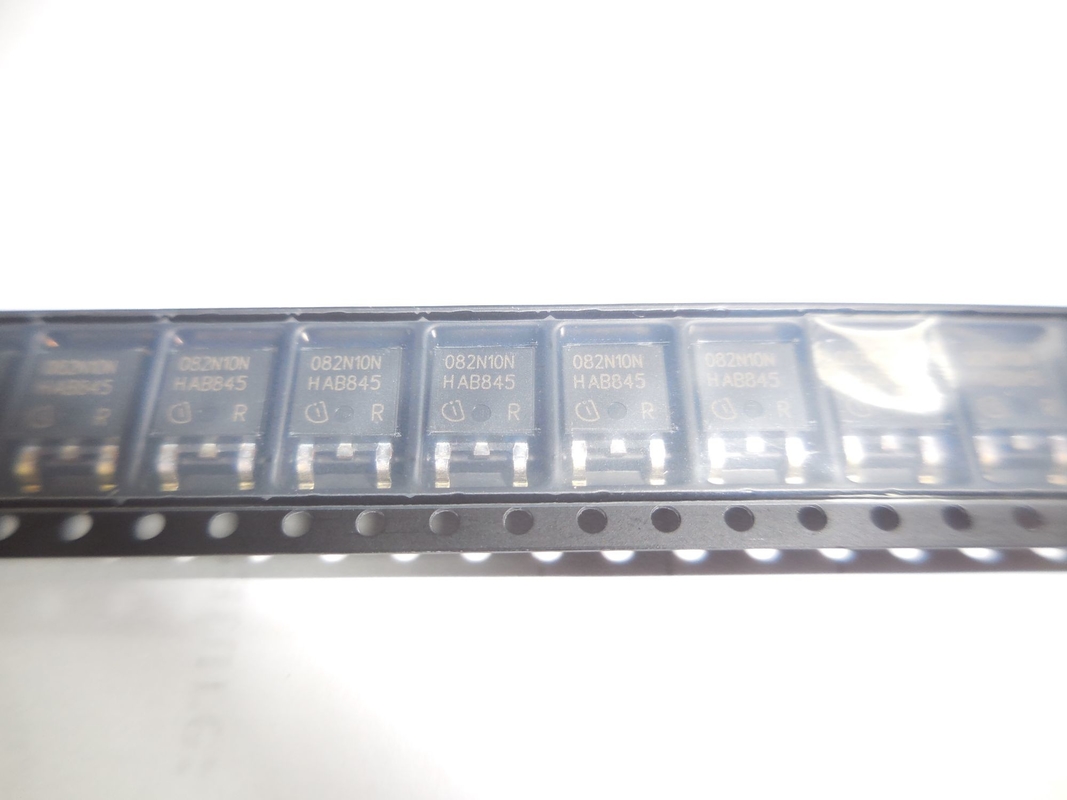

IPD082N10N3 TO-252 Ic 統合回路 Nチャネル モスフェットトランジスタ

IPD082N10N3 TO-252 Ic 統合回路 Nチャネル モスフェットトランジスタ

IPD082N10N3 Ic 統合回路

ICの集積回路

IPD082N10N3 統合回路ICチップ

起源の場所:

原物

ブランド名:

INFINEON

モデル番号:

IPD082N10N3

私達に連絡しなさい

引金 を 求め て ください
プロダクト細部
質::
真新しい未使用
パッケージ/箱::
TO-252
支払及び船積みの言葉
最小注文数量
1PCS
価格
Negotiate
パッケージの詳細
4000
受渡し時間
3
標準的
8000+
支払条件
D/A、L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力
57830pcs
関連製品
よい価格 BSP613PH6327 SOT223 統合回路ICチップ オンライン ビデオ

BSP613PH6327 SOT223 統合回路ICチップ

最もよい価格を得なさい
よい価格 IPD100N04S402ATMA1 統合電源IC TO-252 オンライン ビデオ

IPD100N04S402ATMA1 統合電源IC TO-252

最もよい価格を得なさい
よい価格 IPD320N20N3G Ic 統合回路 TO-252 オンライン ビデオ

IPD320N20N3G Ic 統合回路 TO-252

最もよい価格を得なさい
私達に連絡しなさい
製品説明

ISO9001.pdf

IPD082N10N3はNチャネルMOSFETトランジスタである.その用途,結論,パラメータは以下のとおりである.
適用:
高電圧と高電力の負荷スイッチとして使用
変換器と調節器のスイッチとして使用される
結論は
高電圧対応:Vds=100V
低導電抵抗:Rds (オン) =8.2m Ω (典型)
速速切換速度: td (オン) =16ns (典型), td (オフ) =60ns (典型)
高温性能: 175°Cまで動作する
RoHS指令と鉛のない要件を満たす
パラメーター:
Vds (排水源電圧): 100V
Vgs (ゲートソース電圧): ± 20V
Id (排出電流): 80A
Rds (オン) (伝導抵抗): 8.2m Ω (典型)
Qg (ゲート充電): 135nC (典型)
Td (オン) (スタート遅延時間): 16ns (典型)
Td (オフ) (シャットダウン遅延時間): 60ns (典型)
Tj (交差点温度): 175 °C
RoHS指令と無鉛の要件を満たしています

製品技術仕様
EU RoHS 免除聽 に準拠する
ECCN (アメリカ) EAR99
部品のステータス 確認されていない
SVHC そうだ
SVHC 制限値を超え そうだ
自動車 知らない
PPAP 知らない
製品カテゴリー パワー MOSFET
構成 シングル
プロセス技術 オプティモス 3
チャンネルモード 強化
チャンネルタイプ N
チップ1個あたりエレメント数 1
最大排水源電圧 (V) 100
ゲートソースの最大電圧 (V) ¥20
最大ゲートスリージングル電圧 (V) 3.5
最大連続流出電流 (A) 80
最大ゲートソース漏電電 (nA) 100
最大IDSS (uA) 1
最大排水源抵抗 (mOhm) 8.2@10V
典型的なゲートチャージ @ Vgs (nC) 42@10V
典型的なゲート充電 @ 10V (nC) 42
典型的な入力容量 @ Vds (pF) 2990@50V
最大電力の分散 (mW) 125000
典型的な秋時間 (ns) 8
典型的な上昇時間 (ns) 42
典型的な切断遅延時間 (ns) 31
典型的なオンアップ遅延時間 (ns) 18
最低動作温度 ( capturC) -55歳
最大動作温度 ( capturC) 175
パッケージ テープ と リール
マウント 表面マウント
パッケージの高さ 2.41 (最大)
パッケージの幅 6.22 (最大)
パッケージの長さ 6.73 (最大)
PCBが変わった 2
タブ タブ
標準パッケージ名 TO-252
供給者 パッケージ DPAK
ピン数 3
鉛の形状 クラゲの翼
